بررسی ویژگی ها و انواع دیوارهای جداکننده

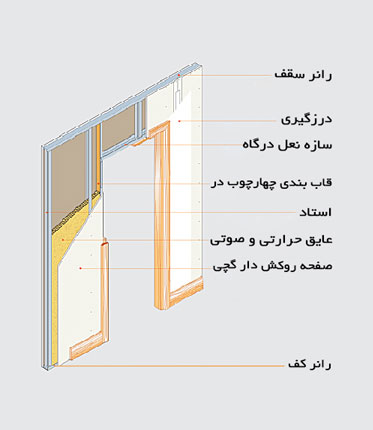

دیوار جدا کننده ، که معرف سیستم دیوار های جداکننده هستند با نام درای وال نیز شناخته می شوند. این سیستم ها برای دیوارهای غیر باربری که نقش تقسیم فضاهای داخلی ساختمان را دارند استفاده می شوند این ساختار شامل قابهای فولادی سبک ساخته شده با مقاطع C,CW و U,UW بوده که صفحات روکش دار گچی در یک یا چند لایه، به وسیله پیچ مخصوص بر روی آنها نصب می شوند.
درزهای میان این صفحات به وسیله ی نوار و بتونه ی مخصوص درزگیری شده، به نحوی که در انتهای کار، سطحی یکپارچه و بدون درز که قابلیت رنگ آمیزی و کاشی کاری یا هر نوع پوشش نهایی دیگری خواهد داشت، حاصل می گردد. فضای خالی داخل دیوار جدا کننده ، امکان استفاده از انواع عایق حرارتی و صوتی را فراهم نموده و همچنین عبور و دسترسی به تأسیسات الکتریکی و مکانیکی را به راحتی میسر می سازد. این یک قابلیت بسیار مهم دیوار جدا کننده محسوب می شود.
از نظر خواص صوتی، این تایلها در دو نوع ساده و یا طرحدار ( فاقد خواص صوتی) و آکوستیک ( جاذب صوت) تولید میگردند.

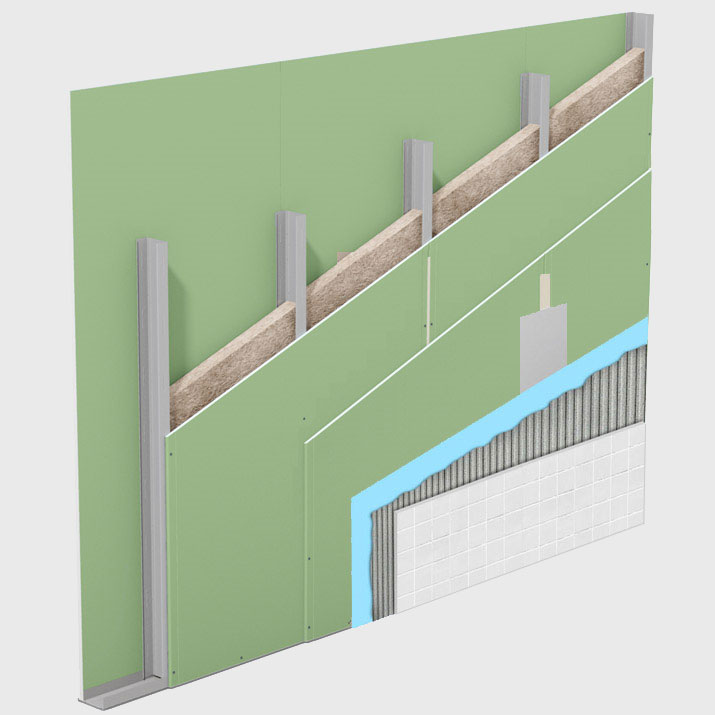

دیوار جدا کننده W112
W112 یک دیوار جداکننده با قابلیتهای فنی فراوان است. ساختار این دیوار شامل یک ردیف سازه و دو لایه پنل در هر طرف میباشد. این نوع دیوار علی رغم وزن و سطح اشغال بسیار کم، دارای مشخصات عملکردی بسیار خوبی بوده که بارزترین آنها مقاومت مکانیکی بالای آن است. دیوار W112 در محلهایی که ارتفاع بلند دیوار مدنظر باشد و یا در محلهایی که در معرض ضربه و یا تحت بارگذاری سنگ، کاشی، کابینت و سایر بارهای طرهای هستند، بکار میرود. دیوارهای لابی، راهرو، راه پله، آشپزخانه، سرویس بهداشتی و مدارس از جمله محلهایی هستند که این ساختار در آنها به کار میرود. علاوه بر مقاومت مکانیکی بالا، این ساختار دارای عایق صوتی بالا و عملکرد مناسب در برابر حریق نیز میباشد.

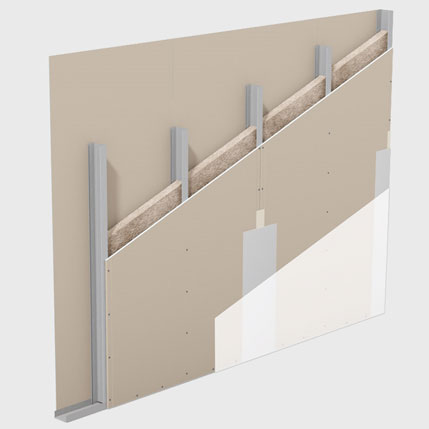

دیوار جدا کننده W111
در واقع W111 ساختار پایه دیوار های جدا کننده می باشد. ساختاراین دیوار شامل یک ردیف سازه یک لایه پنل در هر طرف می باشد. استفاده از حداقل مصالح ممکن جهت اجرای دیوار، سطح اشغال بسیار کم و سادگی اجرا از ویژگی های این نوع دیوار می باشند. دیوار W111 برای تقسیمات داخلی واحد های مسکونی ، اداری و یا هر کاربردی که اجرای یک دیوار با سرعت اجرایی بالا و حداقل مصالح و هزینه مطرح باشد، استفاده می گردد.

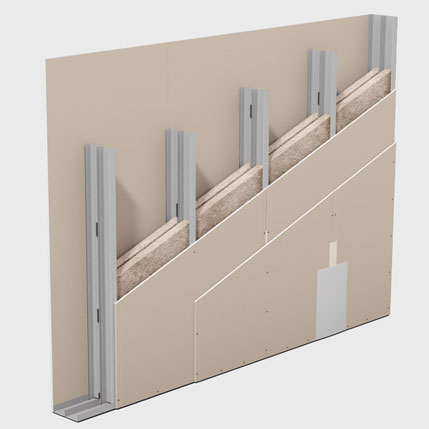

دیوار جدا کننده W115
دیوار جداکننده W115 در مواردی استفاده می شود که عایق صوتی قابل توجه مورد نظر باشد. ساختار این دیوار شامل دو ردیف سازه و دو لایه پنل در هر طرف می باشد . این دو ردیف سازه به وسیله نوار فوم از یکدیگر جدا شده که در جلوگیری از عبور صدا از یک سمت دیوار به سمت دیگر نقش مهمی دارد. همچنین نوع زیرسازی به کار رفته در این دیوار ، امکان استفاده از عایق های صوتی را در دو لایه امکان پذیر می سازد که نتیجه آن کاهش قابل ملاحضه انتقال صوت از یک سمت دیوار به سمت دیگر می باشد. W115 ساختار بسیار مناسبی برای دیوارهای جداکننده بین واحدهای مسکونی، اطاق های هتل و بخش های مراقبت ویژه بیمارستان ها به شمار می رود.

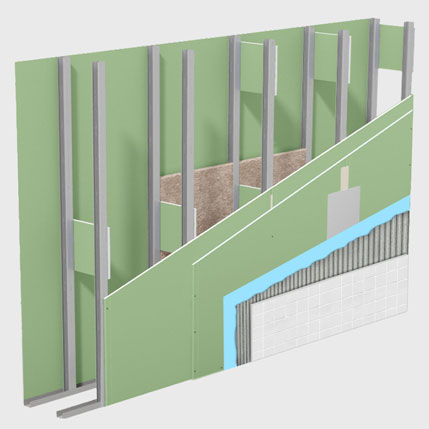

دیوار جدا کننده W116
دیوار جداکننده w116 ،در محل هایی نظیر سرویس های بهداشتی که حجم و تراکم تاسیسات زیاد است، مورد استفاده قرار می گیرد. ساختار این دیوار شامل دو ردیف سازه و دو لایه پنل در هر طرف می باشد. این دو سازه با فاصله از یکدیگر اجرا شده و با استفاده از برش های از پنل ، به یکدیگر متصل می شوند. اجرای دو ردیف سازه، امکان عبور تاسیسات مکانیکی را بدون تداخل با زیر سازی فلزی امکان پذیر می سازد. علاوه بر سلول های تر، این دیوار در محل قاب های بادبند دار نیز به کار می رود (در این حالت، بادبند ها در فاصله بین دو ردیف سازه قرار می گیرند).
مزایای دیوار جدا کننده
سرعت اجرایی بالا
اجرای ساختارهای درای وال تا حدی آسان است که در بسیاری از کشورهای دنیا، مصرف کنندگان اجزای ساختار دیوار جدا کننده را از فروشگاه های مصالح تجهیزات ساختمانی خریداری نموده و با مطالعه دستور العمل های مربوطه و با استفاده از ابزار ساده نسبت به اجرای آن اقدام می کنند.
دقت بالا در اجرا
به طور کلی ساختارهای خشک، از مصادیق ساخت و ساز صنعتی بناها به شمار می روند. و یکی از شاخص ترین اجزای این ساختار ها، دیوار جدا کننده و صورت عمومی درای وال ها هستند که به دلیل روش اجرایی آسان و استاندارد، خطاهای اجرایی و هزینه های ناشی از آن کاهش یافته و عملیات اجرایی با دور ریز بسیار کم مصالح و صرفه جویی در مصالح، نیروی انسانی و زمان همراه خواهد بود.
اجرای بسیار آسان
اجرای ساختارهای دیوار جدا کننده و درای وال تا حدی آسان است که در بسیاری از کشورهای دنیا، مصرف کنندگان اجزای ساختار دیوار جداکننده را از فروشگاه های مصالح تجهیزات ساختمانی خریداری نموده و با مطالعه دستور العمل های مربوطه و با استفاده ازابزار ساده نسبت به اجرای آن اقدام می کنند.
عملکرد لرزه ای مناسب
عملکرد لرزه ای دیوارهای جداکننده ( درای وال ) بدون شک مهمترین مزیت این نوع دیوار به ویژه در کشور لرزه خیزی مانند ایران محسوب می شود. انواع مختلف دیوار جداکننده به خوبی می توانند در مقابل نیروهای زلزله در امتداد عمود بر صفحه خود مقاومت 5 g کنند. محاسبات نشان می دهد که دیوارهای در برابر شتاب هایی به بزرگی بیش از مقاومت دارند (این در حالی است که شتاب مبنای طرح در زلزله خیزترین مناطق ایران می باشد). این نوع دیوار دارای رفتار میان قابی ایده آل بوده و کاملا انعطاف 0/35 gحداکثر پذیر می باشد. با اجرای اتصالات مناسب می توان این دیوارها را از قاب های سازه منفک نمود تا از اثرات متقابل بین دیوار و سازه به طور کامل جلوگیری شود. همچنین دیوار دچار شکست انفجاری نشده و آوار بر جای نمی گذارد.
دستیابی به مشخصات فنی مورد نیاز طراح
رعایت کمیتهای مرتبط با فیزیک ساختمان (مانند عملکرد صوتی، عملکرد حرارتی و رفتار جداره در برابر حریق) و کمیتهای مکانیکی (مانند حداکثر ارتفاع مجاز، ظرفیت پذیرش بارهای طره ای و رفتار لرزه ای نقش بسزایی در ایجاد شرایط آسایش و بهره برداری مناسب از فضا دارند. کمیتهای مذکور در کلیه ساختارهای دیوار جداکننده مطابق با روش های استاندارد آزمایش شده و از طریق مدارک و اسناد فنی این شرکت ارائه می شوند. به علاوه، برای دستیابی به کمیتهای خاص، ساختارهای ویژه قابل طراحی می باشند. این ویژگی اجازه میدهد که طراحان و سازندگان، معیارهای فنی مورد نظر خود را در طراحی و اجرای ساختمان پیاده سازی نموده و کمیتهایی نظیر میزان عبور حرارت و صوت و مقاومت در برابر حریق را تحت کنترل در آورند (امکانی که غالبا برای ساختارهای بنایی وجود ندارد).
دسترسی و تعمیرات آسان تاسیسات
قرارگیری تأسیسات در فضای خالی دیوار و دفن نشدن آن در داخل دیوار، علاوه بر رفع مسئله خوردگی و کاهش هزینه تعمیرات، دسترسی به تأسیسات و تعمیرات و نگهداری را در مرحله بهره برداری از ساختمان نیز آسان می نماید.
انعطاف معماری بالا
این نوع دیوار قابلیت پذیرش انواع قوس و شکستگی ها را دارا می باشد. قابلیت اجرا بر روی کف تمام شده: از قابلیتهای این نوع دیوار، امکان اجرای آن بر روی کف تمام شده می باشد. این قابلیت، تغییرات آتی معماری بنا را بسیار آسان می نماید.
قابلیت اجرا بر روی کف تمام شده
از قابلیتهای این نوع دیوار، امکان اجرای آن بر روی کف تمام شده می باشد. این قابلیت، تغییرات آتی معماری بنا را بسیار آسان می نماید.
حمل و نقل آسان و ارزان
مصالح ساختارهای خشک، بسیار سبک و دارای حجم کم بوده که این امر موجب کاهش هزینه های حمل تا کارگاه و تسهیل در جابجایی مصالح در محل کارگاه می شود.
قابلیت ترمیم و تعویض
با استفاده از ابزار ساده می توان دیوارها را به راحتی ترمیم یا قطعات آن را تعویض نمود.
